流量12.5立方，揚程32米的管道泵在我們日常銷售中較為暢銷，能滿足此參數的管道泵型號為50-160，電機功率3KW。具體有立式臥式不銹鋼防爆等延伸產品可供用戶選擇。DN50口徑也就是2寸口徑，有些用戶在形容口徑的時候喜歡用寸為單位。
ISG為立式構造，具有使用占地小，安裝方便等特點，水泵法蘭間距為320mm，高度550mm。

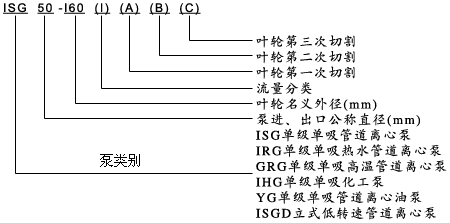

ISG立式管道泵的型號意義
【ISG型立式管道離心泵】產品結構圖：
ISG立式管道泵結構圖
 |
1 |
取壓塞 |
ISG型結構說明：
1.泵與電機同端蓋，軸向尺寸縮短，結構簡單。
2.泵體上設有取壓孔和放水孔。
3.泵體上設有排氣閥，工作前能拐車放泵內空氣。
4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。 |
|
2 |
排氣閥 |
|
3 |
葉輪 |
|
4 |
機械密封 |
|
5 |
擋水圈 |
|
6 |
電機 |
|
7 |
軸 |
|
8 |
聯體座 |
|
9 |
葉輪螺母 |
|
10 |
泵體 |
|
11 |
放水閥 |
IRG立式熱水管道泵結構圖
 |
1 |
取壓塞 |
IRG型結構說明：
1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.可根據用戶要求隔熱蓋內安裝風冷裝置。 |
|
2 |
排氣閥 |
|
3 |
葉輪 |
|
4 |
機械密封 |
|
5 |
軸承 |
|
6 |
電機 |
|
7 |
聯體座 |
|
8 |
擋水圈 |
|
9 |
葉輪螺母 |
|
10 |
泵體 |
|
11 |
放水閥 |
GRG高溫型立式管道泵結構
 |
1 |
排氣閥 |
GRG型結構說明：
1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。 |
訂貨須知：
1.ISG型立式管道離心泵產品名稱與型號:
2.ISG型立式管道離心泵進出口徑
3.ISG型立式管道離心泵泵的揚程
4.ISG型立式管道離心泵的流量
5.ISG型立式管道離心泵的電機功率（KW）
6.ISG型立式管道離心泵的轉速（r/min）
7.ISG型立式管道離心泵的電機電壓（V）
8.ISG型立式管道離心泵的吸程
9.ISG型立式管道離心泵是否帶附件以便我們的為您正確選型。 |
